ビューワについて

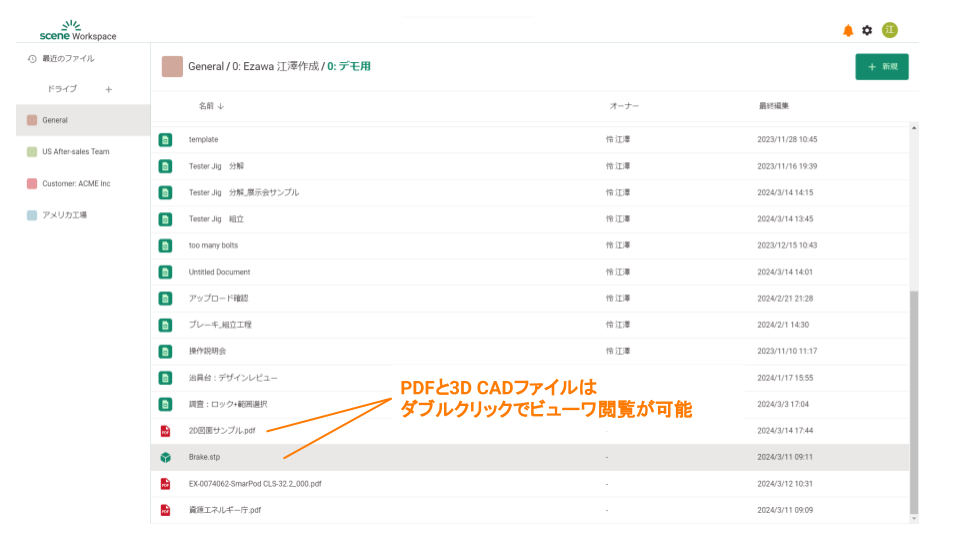

Threads Core/Proに格納したファイルにおいて、PDFと3D CADファイルはクリックすればビューワで直ぐに確認することが可能です。

3Dビューワで閲覧可能なファイル形式は「対応ファイル形式」を参照ください。

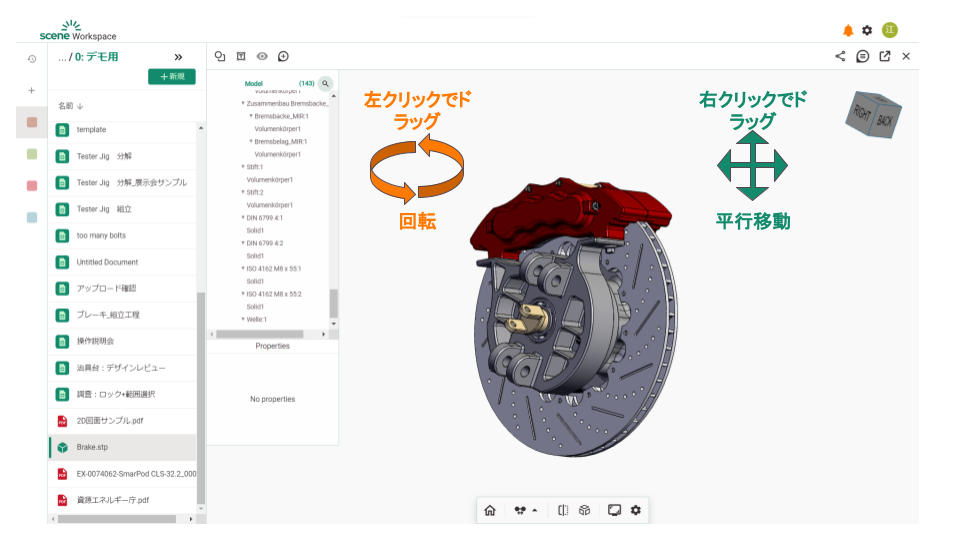

カメラ操作は、左クリックを回転し、右クリックで平行移動ができます。

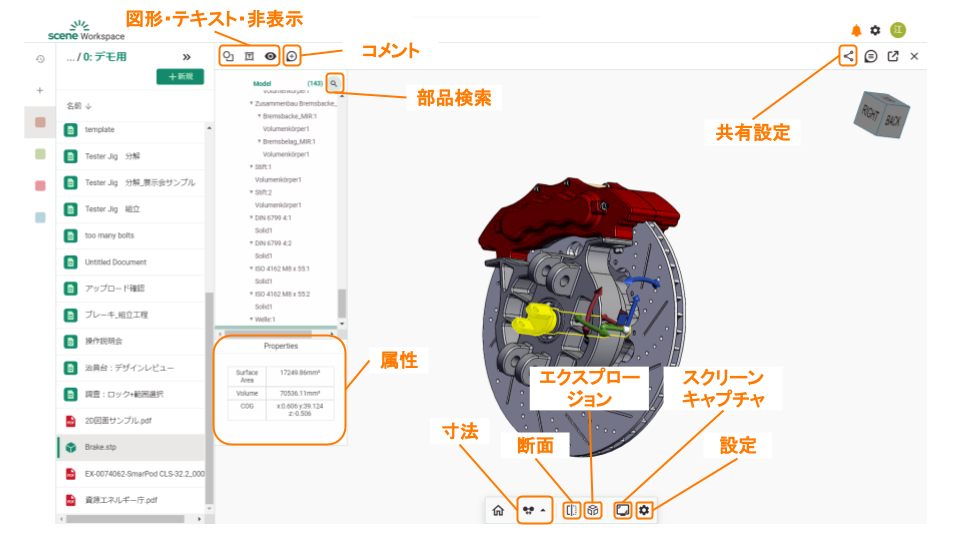

ビューワには主に以下のような機能があります。

• 図形・テキスト・非表示：
  2Dシェイプやテキストの挿入、部品の非表示ができます。
• コメント：
  3Dモデル上にコメントを残すことができます。
• 共有設定：
  ファイルの共有設定を変更できます。
• 属性：
  3Dモデルに含まれている場合はプロパティ情報を表示します（中間ファイルへの出力をした場合には引き継がれない場合がありますのでご注意ください）。
• 寸法：
  任意の寸法を測れます。「▲」マークでエッジ間での寸法などの選択が可能です。
• 断面：
  断面を表示できます。
• エクスプロージョン：
  部品を一度に放射状に分解することができます。
• スクリーンキャプチャ：
  表示している状態のスクリーンショットをダウンロードします。
• 設定：
  PMI情報がある場合に表示させるなどが可能です。
